X'inhuma r-regoli operattivi għall-ammetri tal-morsa? Kif tħaddem ammeter
Ammeter jirreferi għal strument użat biex ikejjel il-kurrent f'ċirkwiti AC u DC. Fid-dijagramma taċ-ċirkwit, is-simbolu tal-ammeter huwa "Ċirku A". Il-valur kurrenti huwa f'unitajiet standard ta '"ampere" jew "A".
It-tħaddim u l-użu ta' ammeters clamp

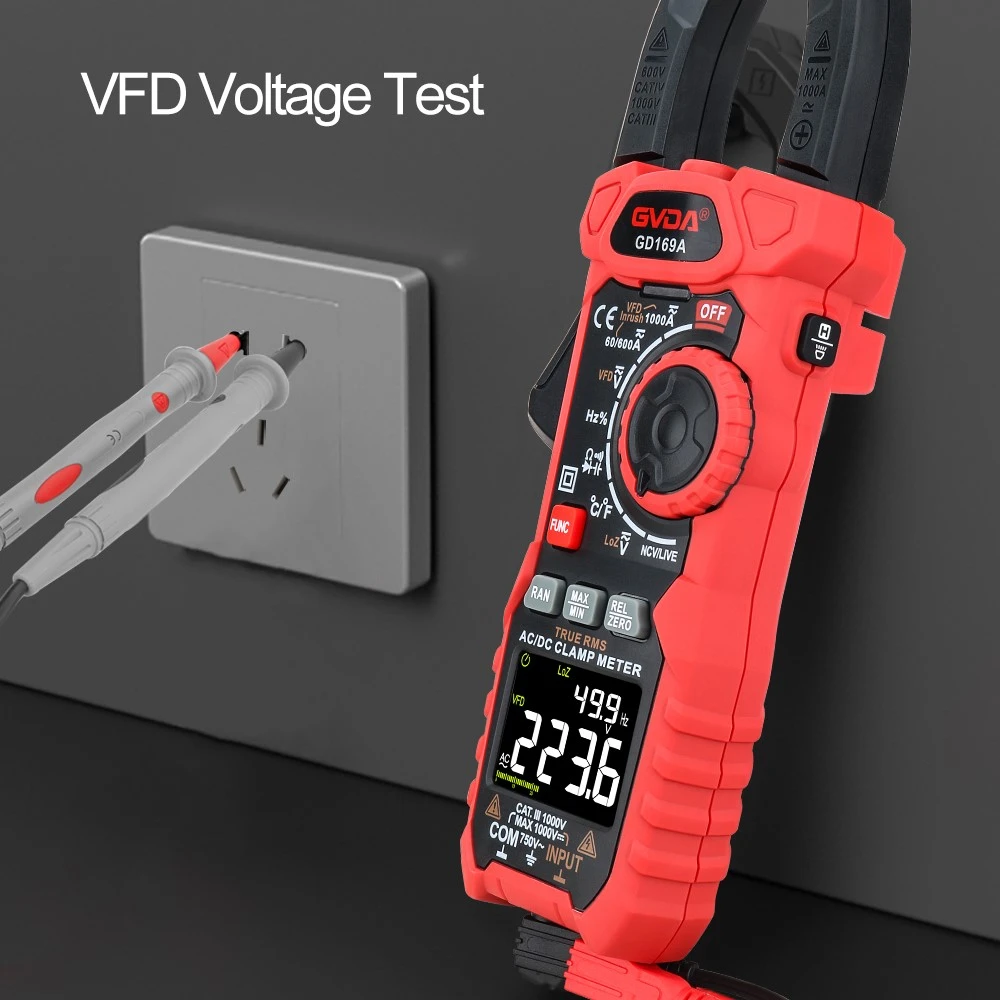

Ammeter tat-tip clamp huwa taħlita ta 'transformer tal-kurrent u ammeter. Il-qalba tal-ħadid tat-transformer tal-kurrent tista 'tinfetaħ meta l-wrench tkun issikkata; Il-wajer li minnu jgħaddi l-kurrent imkejjel jista 'jgħaddi mill-vojt miftuħ tal-qalba tal-ħadid mingħajr ma jaqta'. Meta l-wrench tiġi rilaxxata, il-qalba tal-ħadid tagħlaq.
Meta tuża ammeter tat-tip clamp biex tiskopri l-kurrent, huwa meħtieġ li klippja f'wieħed mill-wajers ittestjati (wajers). Il-qtugħ f'żewġ wajers paralleli ma jistax jiskopri l-kurrent. Barra minn hekk, meta tuża ċ-ċentru (qalba tal-ħadid) tal-ammeter tat-tip clamp għall-iskoperta, l-iżball ta 'kxif huwa żgħir. Meta tiċċekkja l-konsum tal-enerġija tal-apparat tad-dar, l-użu ta 'separatur tal-wajer huwa aktar konvenjenti. Xi separaturi tal-wajer jistgħu jamplifikaw il-kurrent ta 'skoperta b'10 darbiet, Għalhekk, kurrenti taħt 1A jistgħu jiġu amplifikati qabel l-iskoperta. Meta tuża ammeter tal-morsa DC biex tiskopri kurrent DC (DCA), jekk il-fluss tal-kurrent huwa oppost, juri numru negattiv. Din il-funzjoni tista 'tintuża biex tiskopri jekk il-batterija tal-karozza hijiex fi stat ta' iċċarġjar jew ta 'ħatt
Sejbien RMS veru
L-ammeter tat-tip clamp b'metodu ta 'valur medju jiskopri l-valur medju ta' mewġa sine permezz ta 'skoperta AC, u juri l-valur wara amplifikazzjoni b'1.11 darbiet (mewġa sinusoitali AC) bħala l-valur effettiv. Il-forom tal-mewġ u l-mewġ mgħawġa b'rati ta 'forma ta' mewġ differenti għajr mewġ sine huma wkoll murija wara amplifikazzjoni b'1.11 darbiet, li jirriżultaw fi żbalji ta 'indikazzjoni. Għalhekk, meta tiskopri forom tal-mewġ u mewġ mgħawġ minbarra mewġ sine, jekk jogħġbok agħżel ammeter tat-tip clamp li jista 'jittestja direttament il-valur effettiv reali
Sejbien ta 'tnixxija
L-iskoperta tat-tnixxija hija differenti mill-kxif tal-kurrent normali, fejn tnejn (tip ta' wajer ta' fażi waħda) jew tlieta (tip ta' wajer ta' fażi waħda 3-, tip ta' wajer ta' tliet fażijiet 3-) jeħtieġ li jiġu kklampjati flimkien. Huwa wkoll possibbli li tikklampja l-wajer ta 'l-ert għall-ittestjar. Il-metodu ta 'ġestjoni tal-insulazzjoni għall-iskoperta ta' kurrent ta 'tnixxija fuq ċirkwiti ta' vultaġġ baxx sar il-metodu ta 'ġudizzju primarju. Mill-konferma tagħha mir-reviżjoni tal-1997 tal-istandards tekniċi tat-tagħmir elettriku, il-miters tal-klamp tal-kurrent tat-tnixxija intużaw gradwalment għall-ittestjar f'bini u fabbriki li ma jistgħux jintfew
Kif tuża ammeter
1. Konnessjoni tal-mejda
L-ammeter għandu jkun imqabbad f'serje fiċ-ċirkwit li jrid jiġi ttestjat, sabiex il-kurrent jidħol mit-terminal "+" tal-ammeter u 'l barra mit-terminal "-". Meta tuża ammeter, iż-żewġ terminali tagħha m'għandhomx ikunu konnessi direttament maż-żewġ arbli tal-provvista tal-enerġija, inkella l-ammeter jinħaraq minħabba kurrent eċċessiv.
2. Agħżel il-firxa tat-tabella
L-ammeter għandu tliet terminali, kif muri fil-figura ta 'hawn fuq. Jekk l-ammeter huwa konness mat-terminali "+" u "0.6", b'firxa ta '0.6A, aqra s-sett ta' valuri fuq u taħt l-arloġġ; Jekk imqabbad mat-terminali "+" u "3", b'firxa ta '3A, aqra s-sett ta' valuri fuq l-arloġġ. Qabel l-esperiment, jekk ma tafx kif tgħaqqadha, tista 'tistima l-valur kurrenti fiċ-ċirkwit l-ewwel. Jekk il-kurrent stmat huwa inqas minn 0.6A, il-medda għandha tintgħażel. Jekk il-kurrent stmat huwa akbar minn 0.6A iżda inqas minn 3A, il-medda għandha tintgħażel. Jekk ma jistax jiġi stmat, jista 'jintuża metodu ta' kuntatt ta 'prova (iffissar ta' terminal u tmiss malajr it-terminal tal-medda massima b'tarf ieħor tal-wajer taċ-ċirkwit), u mbagħad tagħżel firxa xierqa bbażata fuq l-angolu tad-deflessjoni tal-ammeter pointer.
3. Ċirkwit ta 'konnessjoni ta' prova
Wara li tgħaqqad id-dijagramma fiżika skond id-dijagramma taċ-ċirkwit, għandha titwettaq konnessjoni ta 'prova. Matul il-konnessjoni tal-prova, osserva bir-reqqa d-deflessjoni tal-pointer tal-ammeter. Jekk il-pointer ma jiddevjax, jindika li hemm circuit break x'imkien fiċ-ċirkwit; Jekk il-pointer jiddevja fid-direzzjoni opposta, jindika li t-terminali pożittivi u negattivi tal-meter huma konnessi fid-direzzjoni opposta; Jekk l-angolu tad-deflessjoni tal-pointer huwa kbir wisq, jindika li l-firxa hija magħżula żgħira wisq; Jekk l-angolu tad-deflessjoni tal-pointer huwa żgħir wisq, jindika li l-firxa hija kbira wisq. Imbagħad, abbażi tas-sitwazzjoni osservata matul il-konnessjoni tal-prova, agħmel aġġustamenti korrispondenti qabel ma twettaq esperimenti rilevanti.
