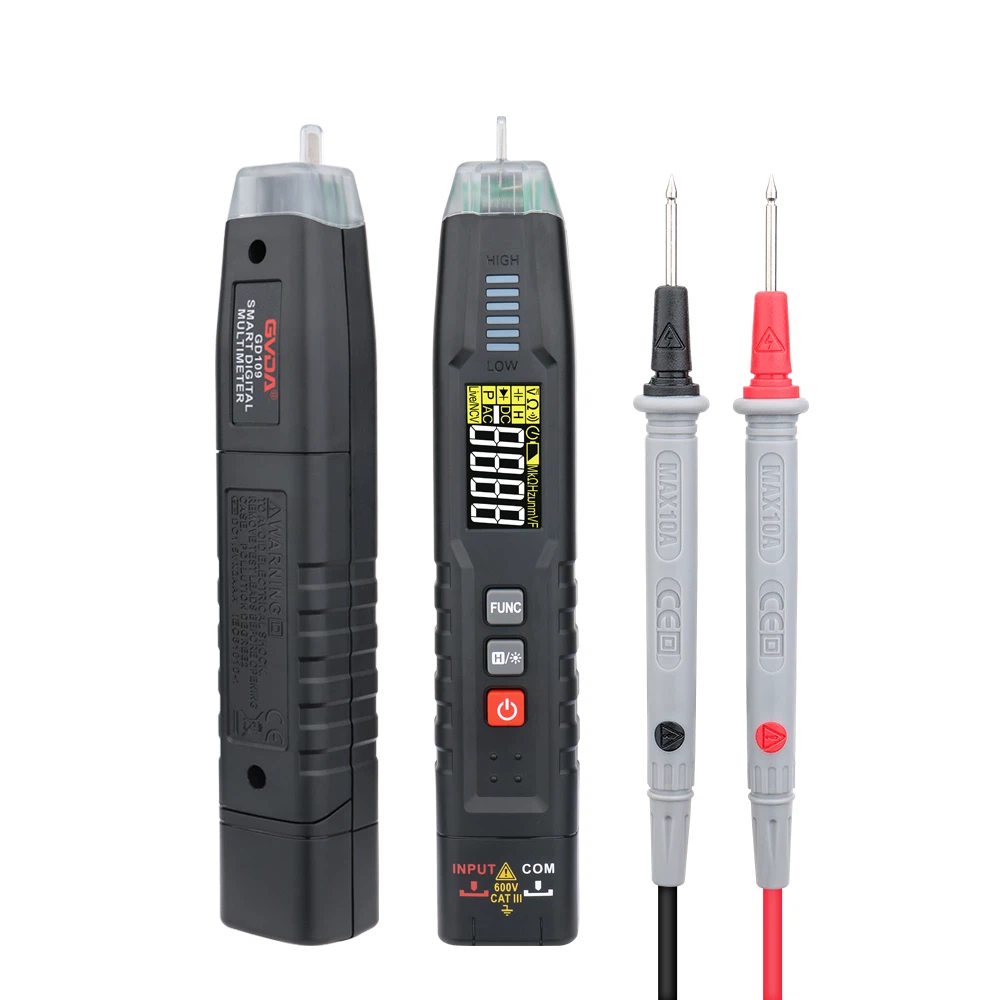

Kif tuża multimeter biex tiskopri inverters
Matul il-manutenzjoni ta 'kuljum tal-inverter, ħafna drabi jiltaqgħu magħhom diversi problemi, bħal problemi ta' ċirkwit periferali, settings tal-parametri jew fallimenti mekkaniċi. Jekk l-inverter ifalli, kif tiddetermina liema parti tal-problema hija l-problema hija introdotta fil-qosor hawnhekk.
ittestjar statiku
1. Ittestja ċ-ċirkwit tar-rettifikatur u sib it-terminals P u N tal-provvista interna tal-enerġija DC tal-konvertitur tal-frekwenza. Aġġusta l-multimeter għar-reżistenza Ohm reżistenza u bażikament bilanċjat. Għall-kuntrarju, qabbad il-virga tal-miter iswed mat-terminal P, u l-virga tal-miter aħmar ma 'R, S, u T f'sekwenza, u se jkun hemm valur ta' reżistenza qrib l-infinità. Qabbad il-virga ħamra tal-miter mat-terminal N u rrepeti l-passi ta 'hawn fuq, u tikseb l-istess riżultat. Jekk ikun hemm ir-riżultati li ġejjin, jista 'jiġi determinat li ċ-ċirkwit huwa anormali,
A. Ir-reżistenza bi tliet fażijiet hija żbilanċjata, li tista 'tindika li l-pont tar-rettifikatur huwa difettuż.
B. Meta l-virga tal-miter aħmar tkun imqabbda mat-terminal P, ir-reżistenza hija infinita, u jista 'jiġi konkluż li l-pont tar-rettifikatur huwa difettuż jew ir-reżistenza tal-bidu huwa difettuż.
2. Biex tittestja ċ-ċirkwit tal-inverter, qabbad il-virga tal-miter ħamra mat-terminal P, u qabbad il-vireg tal-miter suwed ma 'U, V, u W rispettivament. Għandu jkun hemm reżistenza ta 'għexieren ta' ohms, u r-reżistenza ta 'kull fażi hija bażikament l-istess. Il-fażi inversa għandha tkun infinita. Qabbad il-virga tal-miter iswed mat-terminal N u rrepeti l-passi ta 'hawn fuq biex tikseb l-istess riżultat. Inkella, it-tort tal-modulu tal-inverter jista 'jiġi determinat. 2. Test dinamiku Huwa biss wara li r-riżultat tat-test statiku jkun normali jista 'jitwettaq it-test dinamiku, jiġifieri, l-enerġija fuq il-magna tat-test. Il-punti li ġejjin għandhom jiġu nnotati qabel u wara li jinxtegħlu:
1) Qabel ma tixgħel, trid tikkonferma jekk il-vultaġġ tad-dħul huwiex korrett. Il-konnessjoni ta 'provvista ta' enerġija ta '380V ma' inverter ta '220V tikkawża splużjonijiet (splużjoni ta' capacitors, varistors, moduli, eċċ.).
2) Iċċekkja jekk kull port tax-xandir tal-konvertitur tal-frekwenza huwiex konness b'mod korrett u jekk il-konnessjoni hijiex maħlula. Konnessjonijiet anormali kultant jistgħu jikkawżaw li l-konvertitur tal-frekwenza jaħdem ħażin, u f'każijiet serji, jista 'jikkawża ħabta tal-magna.
3) Wara li tixgħel, skopra l-kontenut tal-wiri tal-ħsara u inizjalment iddetermina t-tort u l-kawża tiegħu.
4) Jekk ma tintwera l-ebda ħsara, l-ewwel iċċekkja jekk hemmx xi anormalità fil-parametri, u wara li ssettja mill-ġdid il-parametri, ibda l-inverter mingħajr tagħbija (mingħajr ma tgħaqqad il-mutur), u ttestja l-valuri tal-vultaġġ tal-ħruġ bi tliet fażijiet ta 'U, V, u W. Jekk iseħħ telf ta 'fażi, żbilanċ ta' tliet fażijiet, eċċ, il-modulu jew il-bord tas-sewwieq huwa difettuż.
5). Meta l-vultaġġ tal-ħruġ ikun normali (l-ebda telf ta 'fażi, bilanċ bi tliet fażijiet), wettaq test tat-tagħbija. Meta tittestja, huwa aħjar li tittestja b'tagħbija sħiħa.
Dijanjosi tal-ħsarat
1. Il-ħsara lill-modulu tar-rettifikatur hija ġeneralment ikkawżata minn vultaġġ tal-grilja jew short circuit intern. Wara li telimina s-short circuit intern, ibdel il-pont tar-rettifikatur. Meta timmaniġġja l-ħsarat fuq il-post, għandek tiffoka fuq il-verifika tal-kundizzjonijiet tal-grilja tal-enerġija tal-utent, bħall-vultaġġ tal-grilja, jekk hemmx magni tal-iwweldjar u tagħmir ieħor li jniġġes il-grilja.
2. Il-ħsara lill-modulu tal-inverter hija ġeneralment ikkawżata minn ħsara lill-mutur jew lill-kejbil u falliment taċ-ċirkwit tas-sewqan. Wara li ssewwa ċ-ċirkwit tas-sewqan u tkejjel il-forma tal-mewġ tas-sewqan f'kondizzjoni tajba, ibdel il-modulu. Wara li tissostitwixxi l-bord tas-sewwieq waqt is-servizz fuq il-post, għandha tingħata attenzjoni wkoll għall-iċċekkjar tal-mutur u l-kejbils tal-konnessjoni. Wara li tikkonferma li m'hemm l-ebda ħsara, ħaddem l-inverter.
3. L-ebda wiri wara li jinxtegħel huwa ġeneralment ikkawżat minn ħsara lill-provvista tal-enerġija li tinxtegħel jew ħsara liċ-ċirkwit tal-iċċarġjar artab, li jirriżulta fl-ebda enerġija DC fiċ-ċirkwit DC. Per eżempju, ir-reżistenza tal-bidu hija bil-ħsara, jew il-pannell jista 'jkun bil-ħsara.
4. Il-vultaġġ żejjed jew il-vultaġġ baxx murija wara li jinxtegħel huwa ġeneralment ikkawżat minn telf ta 'fażi ta' input, tixjiħ taċ-ċirkwit u umdità fuq il-bord taċ-ċirkwit. Sib iċ-ċirkwit ta 'sejbien tal-vultaġġ u l-punti ta' skoperta tiegħu, u ibdel il-komponenti bil-ħsara.
5. Jekk il-kurrent żejjed jew short circuit ta 'l-ert jintwera wara li jinxtegħel, ġeneralment ikun minħabba ħsara liċ-ċirkwit ta' skoperta kurrenti. Bħal elementi Hall, amplifikaturi operattivi, eċċ.
6. Il-kurrent żejjed fuq il-wiri tal-istartjar huwa ġeneralment ikkawżat minn ħsara liċ-ċirkwit tas-sewqan jew lill-modulu tal-inverter.
7. Il-vultaġġ tal-ħruġ mingħajr tagħbija huwa normali, iżda wara t-tagħbija, juri tagħbija żejda jew kurrent żejjed. Din is-sitwazzjoni hija ġeneralment ikkawżata minn settings mhux xierqa tal-parametri jew tixjiħ taċ-ċirkwit tas-sewqan jew ħsara tal-modulu.
