Kif tuża multimeter biex tiċċekkja short circuit, short circuit u tnixxija

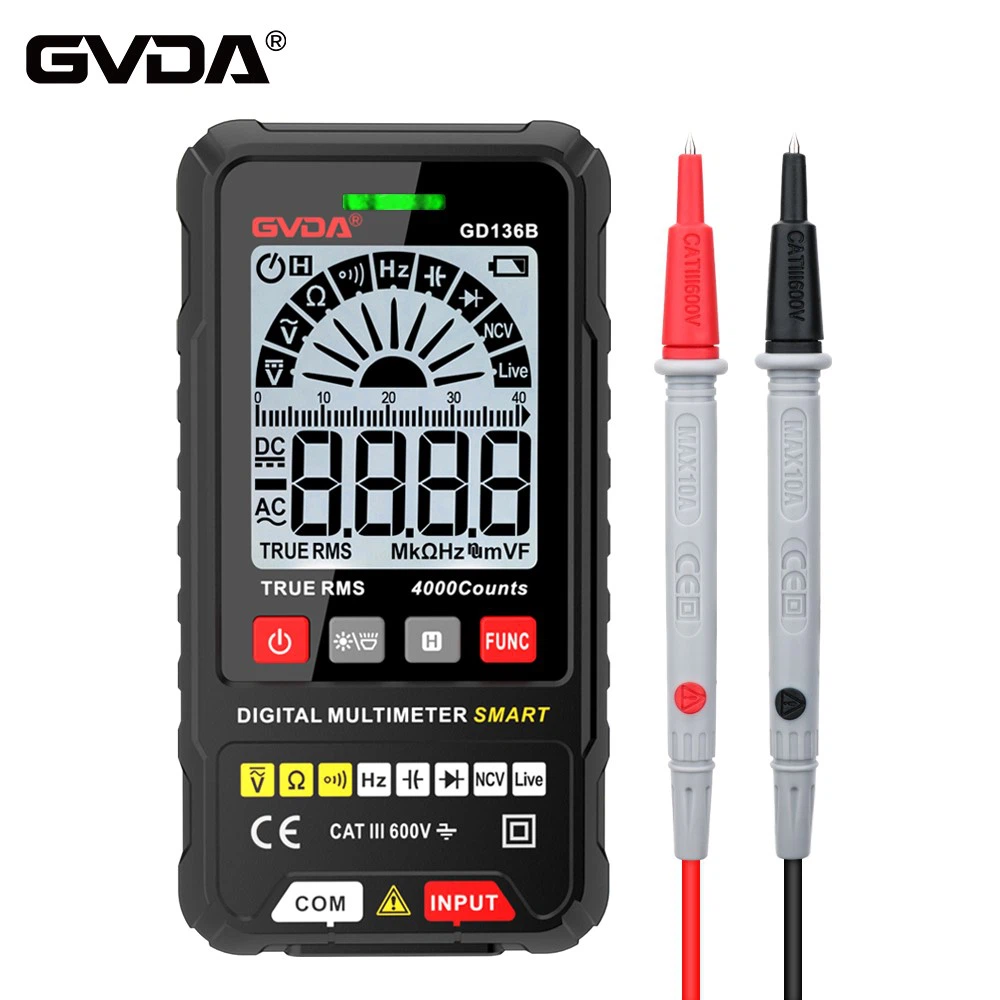

Illum se nġiblek il-ħiliet essenzjali ta' elettriċista, billi tuża multimeter biex tiċċekkja għal short circuits, short circuits u tnixxija. Strumenti użati komunement għall-elettriċisti jinkludu multimetri, ammetri tal-morsa, megohmmeters, miters tar-reżistenza tal-art, pontijiet elettriċi, eċċ. Fosthom, multimetri huma l-aktar użati fil-manutenzjoni ta 'kuljum tal-elettriċisti. Il-multimetri għandhom ħafna funzjonijiet, bħal kejl tal-kurrent, reżistenza, vultaġġ, dajowds, transistors, capacitance, inductance, temperatura, eċċ.
Iċċekkja short circuit bil-multimeter
"Ċirkwit qasir" ifisser li ż-żewġt itruf tas-sors tal-enerġija huma konnessi direttament b'wajer. L-użu ta 'multimeter biex jiċċekkja għal ċirkwit qasir fil-fatt ifisser li tkejjel ir-reżistenza biex tiddetermina jekk iċ-ċirkwit huwiex konness. Peress li l-firxa tar-reżistenza tal-multimeter ma tistax titkejjel waqt li l-enerġija tkun mixgħula, il-kejl tar-reżistenza għandu jitwettaq meta l-enerġija tintefa.
Metodu ta 'ġudizzju: L-ewwel skonnettja l-provvista tal-enerġija biex tiżgura li ma jkunx hemm elettriku, u mbagħad uża l-firxa tar-reżistenza tal-multimeter biex tkejjel iż-żewġt itruf tal-oġġett li qed jitkejjel. Taħt ċirkostanzi normali, hemm ċertu valur ta 'reżistenza. Jekk ir-reżistenza mkejla hija żero, dan ifisser li l-oġġett li qed jitkejjel huwa short-circuited. Tista 'wkoll tuża l-modalità tal-buzzer jew il-mod tad-dijodu tal-multimeter biex tkejjel iż-żewġt itruf tal-oġġett taħt test meta l-enerġija tkun mitfija. Jekk ħsejjes ta 'ħoss qawwi, dan ifisser li l-oġġett taħt test għandu ċirkwit qasir.
Nota: Jekk ir-reżistenza mkejla għandha ċertu valur iżda hija żgħira ħafna, huwa probabbli li jkun seħħ short circuit, li huwa kkawżat minn reżistenza tal-kuntatt. Xi drabi niltaqgħu ma’ din is-sitwazzjoni meta nkejlu. Pereżempju, jekk tagħfas il-pinna tal-multimetru ftit aktar strett, ir-riżultat imkejjel isir iżgħar; jekk tirrilassa ftit il-pinna tat-test, ir-riżultat imkejjel isir akbar. Dan huwa minħabba li ċ-ċomb tat-test u l-wajer taħt test mhumiex konnessi kif suppost, u r-reżistenza tal-kuntatt tal-punt tal-konnessjoni titkejjel ukoll. Sabiex jitnaqqsu l-iżbalji tal-kejl kemm jista 'jkun u terġa' tiġi restawrata l-awtentiċità tar-riżultati. Għalhekk, iċ-ċomb tat-test u l-wajers tal-oġġett taħt test għandhom ikunu konnessi sewwa waqt il-kejl; jekk il-wajer taħt test ikun imsaddad jew ossidizzat ħafna, is-saff tal-ossidu fuq il-wiċċ tal-konduttur għandu jinbarax. (Taħt ċirkostanzi normali, ir-ram huwa isfar dehbi jgħajjat, u wara li jiġi ossidizzat, isir iswed matt; l-istess jgħodd għall-wajers tal-aluminju)
Iċċekkja circuit break bil-multimetru
Wara li tkun taf kif tuża multimeter biex tittestja għal short circuit, l-ittestjar għal ċirkwit miftuħ huwa sempliċi ħafna.
Metodu ta 'ġudizzju: L-ewwel skonnettja l-provvista tal-enerġija biex tiżgura li ma jkunx hemm enerġija, u mbagħad uża l-firxa tar-reżistenza tal-multimeter biex tkejjel iż-żewġt itruf tal-linja. Taħt ċirkostanzi normali, ir-reżistenza hija żero jew għandha ċertu valur ta 'reżistenza. Jekk ir-reżistenza mkejla hija infinita, dan ifisser li m'hemm l-ebda konnessjoni fiż-żewġt itruf tal-linja, jiġifieri, seħħ ċirkwit miftuħ. Tista 'wkoll tuża l-issettjar tal-buzzer jew tad-dijodu ta' multimeter biex tittestja ż-żewġt itruf tal-linja meta l-enerġija tkun mitfija. Jekk ikun hemm ħoss buzzing, dan ifisser li l-linja hija konnessa; għall-kuntrarju, jekk ma jkunx hemm ħoss, dan ifisser li l-linja taħt test tista 'tiġi short-circuited.
Nota: Ir-reżistenza fiż-żewġt itruf tal-wajer hija żero (jew qrib iż-żero) f'ċirkostanzi normali; it-tagħmir elettriku għandu ċerta reżistenza f'ċirkostanzi normali, iżda r-reżistenza speċifika tiddependi minnha nnifisha. Għalhekk, biex tiddetermina jekk iċ-ċirkwit jew it-tagħmir elettriku huwiex miftuħ, huwa aħjar li tuża resistor b'firxa kbira. Minħabba li r-reżistenza ta 'xi tagħmir elettriku hija kbira ħafna, bħal lampi li jiffrankaw l-enerġija, li ma jistgħux jitkejlu b'firxa żgħira.
Multimeter biex ikejjel it-tnixxija
L-ewwelnett, irridu naħsbu dwar mistoqsija: X'inhi d-differenza bejn it-tnixxija tat-tagħmir u l-kundizzjonijiet normali? Taħt ċirkostanzi normali, il-linja newtrali ta 'tagħmir elettriku hija iżolata u m'għandha l-ebda konnessjoni mal-qoxra tat-tagħmir. Ladarba l-insulazzjoni tat-tagħmir elettriku tkun bil-ħsara, pereżempju, il-wajer newtrali jew il-wajer ħaj huwa konness mal-qoxra, allura l-kurrent se jgħaddi lejn il-qoxra, u jagħmel il-qoxra elettrifikata. Għalhekk, tista 'tiddetermina jekk it-tagħmir elettriku huwiex qed inixxi billi tkejjel jekk il-wajer newtrali jew il-wajer ħaj huwiex imqabbad mal-qoxra.
Metodu ta 'ġudizzju: L-ewwel skonnettja l-provvista tal-enerġija biex tiżgura li ma jkunx hemm elettriku, issettja l-irkaptu għall-firxa massima tal-ger tar-reżistenza, u mbagħad uża multimeter biex tkejjel ir-reżistenza bejn il-wajer newtrali (jew wajer ħaj) u l-qoxra ( jew il-wajer tal-art imqabbad mal-qoxra). Taħt ċirkostanzi normali, il-valur tar-reżistenza għandu jkun infinit. Jekk jitkejjel ċertu valur tar-reżistenza, dan ifisser li hemm tnixxija.
Nota: Multimeter għall-kejl tat-tnixxija huwa adattat biss għal sitwazzjonijiet fejn it-tnixxija hija serja ħafna, bħal meta l-wajer newtrali jew wajer ħaj jmiss il-kisi tal-metall. Tnixxija kkawżata minn qawwa ta 'insulazzjoni insuffiċjenti ma tistax tiġi skoperta, bħal meta l-ġilda tal-wajer qed tixjieħ iżda xorta għandha ċerta kapaċità ta' insulazzjoni. Peress li l-għata tal-wajer għandha ċerta saħħa ta 'insulazzjoni, mhix konduttiva f'vultaġġ baxx, iżda t-tnixxija se sseħħ meta l-vultaġġ ikun għoli. Jekk trid tkejjel b'mod preċiż jekk iċ-ċirkwit jew it-tagħmir huwiex qed jnixxi, għandek bżonn tuża tagħmir aktar professjonali---a megger (megger).
