Prestazzjoni teknika dettaljata tat-tagħmir tal-viżjoni bil-lejl
Meta l-elettroni jgħaddu minn pipeline, l-atomi fil-pipeline jirrilaxxaw elettroni simili, li huma mmultiplikati bin-numru oriġinali ta 'elettroni b'fattur (madwar diversi eluf ta' darbiet). Dan jista 'jsir bl-użu ta' microchannel plates (MCPs) ġewwa l-pipeline. Pjanċa tal-mikrokanal hija diska tal-ħġieġ minjatura li fiha miljuni ta 'mikro pori (mikrokanali) ġewwa, magħmula bl-użu tat-teknoloġija tal-fibra ottika. Il-pjanċa tal-mikrokanal hija fil-vakwu u l-elettrodi tal-metall huma installati fuq iż-żewġ naħat tad-diska. It-tul ta 'kull mikrokanal huwa madwar 45 darba l-wisa' tiegħu, u l-prinċipju tax-xogħol tiegħu huwa simili għal dak ta 'amplifikatur elettroniku.
Meta l-elettroni mill-fotokatodu jolqtu l-ewwel elettrodu fuq il-pjanċa tal-mikrokanal, jaċċelleraw permezz tal-mikrokanal tal-ħġieġ taħt il-vultaġġ għoli ta '5000 volt bejn iż-żewġ elettrodi. Meta l-elettroni jgħaddu minn mikrokanali, eluf ta 'elettroni fil-kanal huma rilaxxati, proċess magħruf bħala emissjoni sekondarja kaskata. Fil-qosor, l-elettroni oriġinali se jaħbtu mal-ġenb tal-mikrokanal, u l-atomi eċċitati se jirrilaxxaw aktar elettroni. Dawn l-elettroni ġodda se jaħbtu wkoll ma 'atomi oħra, li tirriżulta f'reazzjoni katina fejn biss ftit elettroni jidħlu fil-mikrokanal filwaqt li eluf jitilqu. Fenomenu interessanti huwa li l-mikrokanali fuq MCP għandhom angolu ta 'inklinazzjoni żgħir (madwar 5-8 grad ), li mhux biss biex iqanqal ħabtiet ta' elettroni, iżda wkoll biex inaqqsu r-rispons tal-joni u rispons ottiku dirett mis-saff tal-fosfru tal-ħruġ.

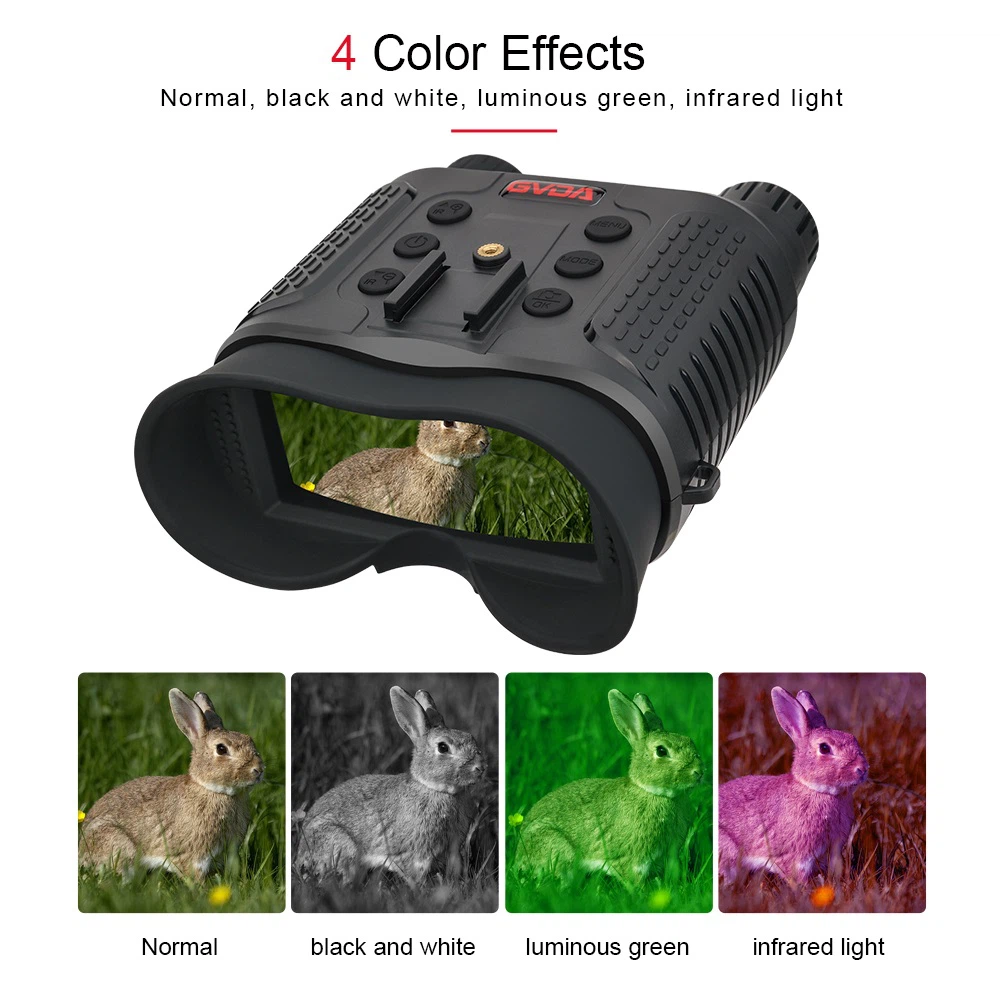

Immaġini tal-immaġni tal-viżjoni bil-lejl huma magħrufa għat-tleqqija ħadra eerie tagħhom.
Fl-aħħar tat-tubu tat-titjib tal-immaġni, l-elettroni jaħbtu ma 'skrin miksi b'materjal fosforexxenti. Dawn l-elettroni se jżommu l-pożizzjonijiet relattivi tagħhom meta jgħaddu minn mikrokanali, u jiżguraw l-integrità tal-immaġni, peress li l-arranġament tal-elettroni huwa l-istess bħal dak tal-arranġament tal-fotoni inizjali. L-enerġija li tinġarr minn dawn l-elettroni se teċita l-fosfru u tirrilaxxa fotoni. Dawn il-materjali tal-fosfru jiġġeneraw immaġini ħodor fuq l-iskrin, li saret karatteristika ewlenija ta 'apparati ta' viżjoni bil-lejl. Permezz ta 'lenti oħra msejħa eyepiece, tista' tiġi osservata immaġni fosforexxenti ħadra, u l-ocular tista 'tintuża wkoll biex tkabbar l-immaġni jew taġġusta t-tul fokali. NVD jista 'jkun imqabbad ma' apparati tal-wiri elettroniċi, bħal wirjiet, jew immaġini jistgħu jiġu osservati direttament permezz ta 'l-ocular.
