Tista 'tkejjel il-kwalità tal-mutur b'multimeter?

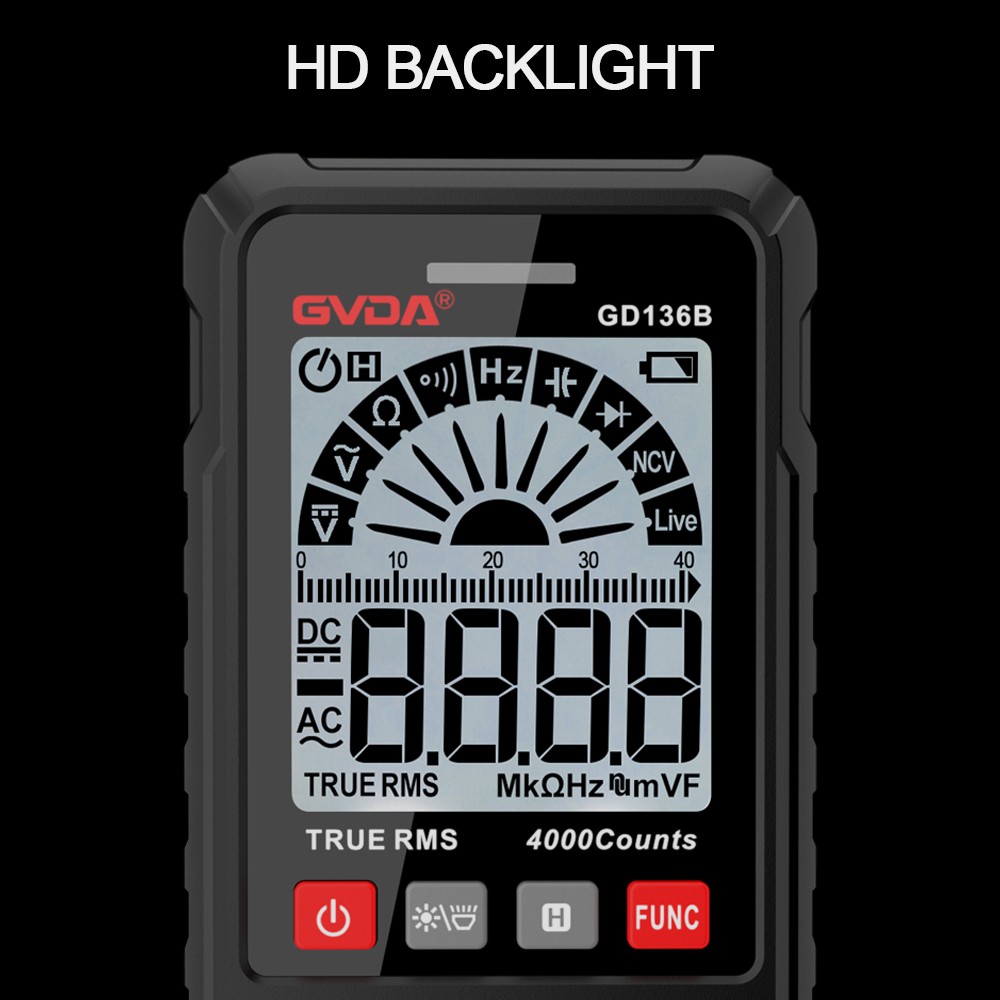

Dan il-multimeter jista 'jkejjel vultaġġ AC, vultaġġ DC, kurrent AC, kurrent DC, reżistenza u capacitance, tagħmir tal-buzzer, dajowd, eċċ., u għandu wkoll disinn intelliġenti ta' protezzjoni kontra l-ħruq, għeluq awtomatiku, eċċ. Jista 'jingħad li l- funzjoni hija pjuttost qawwija. Għal elettriċista ordinarju, huwa kompletament biżżejjed. Il-parametri tal-firxa speċifiċi huma kollha fuq il-mejda, għalhekk mhux se nidħol fid-dettalji.
Allura tista 'tkejjel il-kwalità tal-mutur b'multimeter? Kif titkejjel?
Naħseb li dan għandu jitqies minn żewġ aspetti. Jekk huwa short circuit bejn coils, short circuit dawra għal dawra u ċirkwit miftuħ, dawn jistgħu jitkejlu bil-multimeter. Jekk huwa short circuit għall-art u tnixxija lejn l-art, il-valur tar-reżistenza tal-insulazzjoni f'dan ir-rigward għandu jkun megohmmeter (miter tar-reżistenza tal-insulazzjoni, mejda li tħawwad).
Fil-qosor, uża multimeter biex tkejjel iċ-ċirkwit qasir bejn il-coils tal-mutur u ċ-ċirkwit qasir u miftuħ bejn id-dawriet tal-coil.
Hemm muturi kbar u żgħar, iżda l-muturi kollha bi tliet fażijiet huma komposti minn tliet stralċ. Huwa meħtieġ li titkejjel ir-reżistenza tal-istralċ bi tliet fażijiet biex tiġġudika jekk il-mutur huwiex difettuż. Ir-reżistenza tal-istralċ bi tliet fażijiet tvarja skond il-qawwa tal-mutur, iżda r-reżistenza tagħhom mhix differenti ħafna, ġeneralment bejn 2 u 5 ohms.
Normalment, muturi bi tliet fażijiet għandhom sitt terminali, iżda għal xi muturi ta 'qawwa baxxa, il-manifatturi ffurmaw muturi f'forma ta' stilla jew f'angolu, u hemm biss tliet terminali fil-kaxxa tal-junction. Il-metodu ta 'skoperta ta' dan it-tip ta 'mutur huwa l-istess bħal dak ta' sitt terminali, ħlief li d-dawriet tal-coil huma short-circuited, għalhekk aħna elettriċisti ordinarji ma nistgħux niskopruh.
Qabel ma nkejlu, l-ewwel irridu skonnettjaw il-provvista tal-enerġija u neħħi l-biċċa ta 'konnessjoni. Assumi li t-tliet linji ta 'fuq huma t-tarf tar-ras u t-tliet linji ta' isfel huma t-tarf tad-denb. Ittri fil-bidu u fit-tmiem jindikaw li l-ittajpjar huwa inkonvenjenti, għalhekk semmejt l-ewwel tarf bħala 1, 3, 5, u l-aħħar tarf bħala 2, 4, 6.
Minħabba li ma nafux ir-reżistenza bejn il-koljaturi bi tliet fażijiet, aħna l-ewwel laqtu l-multimeter għal ċertu tagħmir tal-blokka elettrika, u finalment insibu l-irkaptu xieraq, u mbagħad nagħmlu paragun preċiż.
Wara li ssib tagħmir adattat, kejjel il-valuri tar-reżistenza bejn il-koljaturi bi tliet fażijiet fl-ewwel tarf rispettivament. Jekk il-valuri tar-reżistenza bejn il-koljaturi bi tliet fażijiet mhumiex ħafna differenti u f'medda raġonevoli, naħsbu li l-valuri tar-reżistenza bejn il-koljaturi bi tliet fażijiet huma normali. Verament ma nafdakx. Nistgħu nieħdu kejl ieħor fl-aħħar u nagħmlu paragun, sabiex inkunu ċerti.
Il-problemi bejn il-koljaturi bi tliet fażijiet huma relattivament faċli biex issolvi. Huwa relattivament idejqek li tiġġudika t-tort dawra għal dawra tal-coil.
Ejja nitkellmu dwar short circuit dawra għal dawra l-ewwel. Il-fenomenu ta 'short circuit dawra għal dawra huwa li l-mutur jissaħħan lokalment u l-kurrent bi tliet fażijiet huwa żbilanċjat. Imkejjel b'miter tal-morsa, il-kurrent dirett ta 'short circuit huwa ħafna akbar. Uża multimeter biex tkejjel ir-reżistenza tat-truf tar-ras u tad-denb tal-coil bi tliet fażijiet, u l-fażi short-circuited hija ħafna iżgħar.
Jekk iċ-ċirkwit dawra għal dawra jkun miftuħ, ir-reżistenza fil-bidu u fit-tmiem tal-koljatura tal-coil għandha tkun infinita jew kbira ħafna.
Jekk il-coil huwa short-circuited lejn l-art jew tnixxi l-elettriku, għandek bżonn tuża megohmmeter. Minħabba li l-livell tal-vultaġġ tal-multimeter huwa baxx wisq, huwa impossibbli li titkejjel data preċiża.
Biex tkejjel tagħmir jew linji ta 'vultaġġ baxx, nistgħu nagħżlu 500 megger.
Megohmmeter jissejjaħ ukoll mejda li tħawwad minħabba li hija ġeneratur DC mħaddem bl-idejn.
Megohmmeter, imsejjaħ ukoll miter tar-reżistenza tal-insulazzjoni, jintuża b'mod speċjali biex ikejjel ir-reżistenza tal-insulazzjoni 'l fuq mil-livell tal-megohmmeter.
Normalment, l-istandard tal-industrija huwa li r-reżistenza tal-insulazzjoni għall-art hija 'l fuq minn 0.5 megohm, li hija normali.
L-operazzjoni hija sempliċi ħafna. Nistgħu nkejlu biss il-miter tar-reżistenza tal-insulazzjoni wara li jkun livellat u stabbilizzat u aġġustat.
Qabbad it-terminal L tal-megohmmeter mal-koljatura tal-mutur, u qabbad it-terminal E mal-akkomodazzjoni tal-mutur, u kejjel ir-reżistenza tas-sitt terminali tal-mutur mal-akkomodazzjoni tal-mutur rispettivament. Ir-reżistenza tal-insulazzjoni hija normali jekk tkun akbar minn jew ugwali għal {{0}}.5 megohmmeter, u titqies bħala tnixxija jekk tkun inqas minn 0.5 megohmmeter, u hija short circuit jekk ir-reżistenza hija ħafna żgħar.
Xi ħbieb jaħsbu li l-megohmmeter jista 'jintuża biex ikejjel ir-reżistenza tal-insulazzjoni tal-coil tal-mutur jew dawran għal dawran. Personalment, naħseb li mhuwiex xieraq, minħabba li l-livell tal-vultaġġ ta 'megohmmeter jaqbeż il-livell ta' vultaġġ ta 'reżistenza tal-coil, li jista' jkisser l-insulazzjoni tal-coil.
Il-kejl tal-mutur b'fażi waħda juża wkoll il-metodu ta 'hawn fuq. L-iskop huwa wkoll li jiġi ġġudikat jekk hemmx ħsara bejn il-koljaturi, jekk hemmx ċirkwit miftuħ u short circuit ġewwa coils, u jekk hemmx short circuit u tnixxija għall-art.
