Studju ta’ każ dwar l-użu ta’ ammetru tal-morsa biex ikejjel il-kurrent bla tagħbija ta’ muturi asinkroniċi bi tliet fażijiet

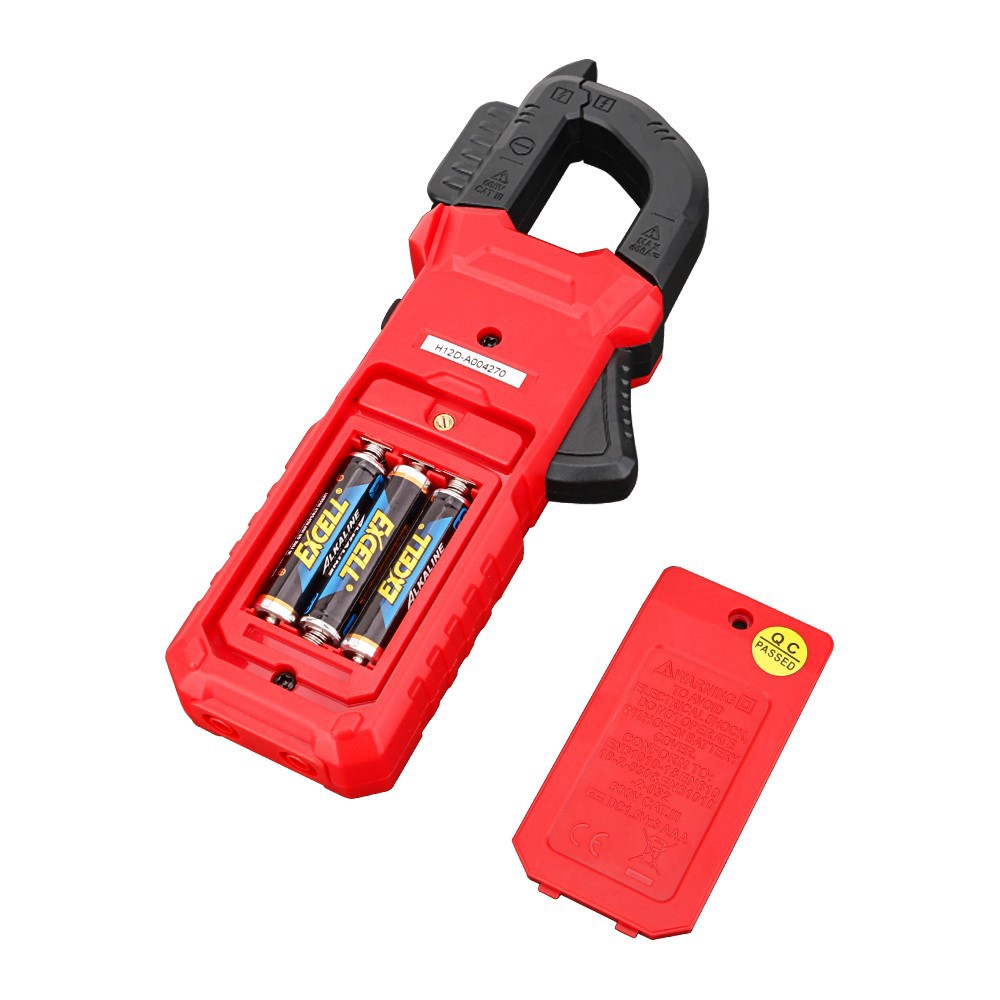

L-istralċ sekondarju tat-transformer tal-kurrent permezz tal-qalba tal-ammeter tal-morsa huwa mdawwar madwar il-qalba tal-ħadid u mqabbad mal-ammeter AC. L-istralċ primarju tiegħu huwa l-wajer imkejjel li jgħaddi miċ-ċentru tat-transformer. Il-pum huwa fil-fatt swiċċ tal-għażla tal-firxa, u l-funzjoni tal-wrench hija li tiftaħ u tagħlaq il-parti mobbli tal-qalba tat-transformer tal-qalba permezz, sabiex tikklampha fuq il-wajer imkejjel.
Meta tkejjel il-kurrent, agħfas il-wrench, iftaħ it-tnalji, u poġġi l-wajer li jġorr il-kurrent imkejjel fin-nofs tat-transformer tal-kurrent tat-tip permezz. Meta jkun hemm kurrent alternanti li jgħaddi mill-wajer imkejjel, il-fluss manjetiku tal-kurrent alternanti jinduċi kurrent fl-istralċ sekondarju tat-transformer. Dan il-kurrent jgħaddi mill-coil tal-ammeter elettromanjetiku, li jikkawża li l-pointer jiddevja u jindika l-valur tal-kurrent imkejjel fuq l-iskala tal-arloġġ.
Wara li ddaħħal il-wajer ittestjat fit-tieqa permezz tal-buttuna tal-qalba tal-ħadid, huwa importanti li jiġi żgurat li ż-żewġ naħat tal-morsa jkollhom tajbin tajjeb u li l-ebda oġġett ieħor ma jitqiegħed fin-nofs;
Il-firxa minima ta 'miter tal-morsa hija 5A, u l-iżball tal-wiri se jkun akbar meta tkejjel kurrenti żgħar. Dan jista 'jitkejjel billi tkebbi l-wajer enerġizzat fuq miter tal-morsa għal ftit dawriet, u l-valur tal-qari miksub huwa diviż bin-numru ta' dawriet biex jinkiseb ir-riżultat mixtieq.
Studju ta’ każ dwar l-użu ta’ ammetru tal-morsa biex ikejjel il-kurrent bla tagħbija ta’ muturi asinkroniċi bi tliet fażijiet
Eżempju 1
Crusher tal-minerali b'mutur tas-sewqan ta '15kW. Wara r-reviżjoni maġġuri tal-mutur, jaħdem b'mod normali mingħajr tagħbija, iżda ma jistax iġorr tagħbija. Meta tiżdied tagħbija, il-mutur se jgħabbi żżejjed u jivvjaġġa. Wara l-ispezzjoni, il-provvista mekkanika u tal-enerġija huma kollha normali. Ir-reżistenza DC tal-coil tal-mutur hija mkejla bħala 2.4 Ω, 3.2 Ω, u 2.4 Ω, rispettivament; Bl-użu ta 'ammeter tal-morsa biex ikejjel il-kurrenti mingħajr tagħbija ta' tliet fażijiet ta '9A, 5A, u 8.8A rispettivament, jista' jiġi kkonfermat li hemm ħsara fil-coil tal-mutur. Wara li tneħħiet il-qoxra tat-tarf tal-mutur, instab li wieħed mit-truf tal-wajer ta 'l-istralċ ta' fażi waħda kien maħlul, u l-istann kien imdewweb. Il-mutur huwa mdawwar b'mod parallel ma 'żewġ wajers, li wieħed minnhom huwa skonnettjat filwaqt li l-ieħor għadu konness, li jirriżulta fi tnaqqis fit-torque. Jista 'jdur biss mingħajr tagħbija, iżda ma jistax iġorr it-tagħbija.
Eżempju 2
Hemm mutur b'qawwa nominali ta '13kW, u l-coil huwa rewind għall-ittestjar. Meta l-mutur jaħdem mingħajr tagħbija, il-veloċità tiegħu hija normali. Madankollu, meta tiġi applikata t-tagħbija, il-veloċità tal-mutur hija bil-mod ħafna u saħansitra ma ddurx. Il-vultaġġ imkejjel tal-provvista tal-enerġija u r-reżistenza ta 'kull fażi huma normali. Il-kurrent mingħajr tagħbija bi tliet fażijiet huwa bażikament ibbilanċjat meta mkejjel b'miter tal-morsa, iżda l-valuri tal-kurrent huma relattivament żgħar. Għalhekk, huwa konkluż li l-konnessjoni tal-istralċ mhix korretta. Il-ftuħ tal-għatu tat-tarf, instab li l-mutur, li oriġinarjament kien imqabbad minn △, kien imqabbad bi żball mal-konnessjoni Y, u kkawża li t-torque operattiv normali jkun żgħir wisq u ma jistax iġorr it-tagħbija, minħabba li t-torque tal-konnessjoni Y hija waħda -terz ta 'dak ta' △ konnessjoni.
Eżempju 3
Ċerta għodda tal-magni tuża mutur ta '4kW. Wara li tikkonnettja mal-qawwa, il-mutur ma jdurx u jagħmel biss ħoss żanżin. Neħħi l-wajer tal-mutur, kejjel li hemm elettriku fuq in-naħa tal-qawwa, il-vultaġġ bi tliet fażijiet huwa normali, ir-reżistenza DC tal-istralċ hija bilanċjata, l-insulazzjoni hija kwalifikata, u r-rotazzjoni mekkanika hija flessibbli. Wara, intuża ammeter tal-morsa biex ikejjel il-kurrent bla tagħbija fuq iċ-ċomb tal-mutur taħt is-swiċċ, u r-riżultati wrew li kien hemm kurrent fiż-żewġ fażijiet u l-ebda kurrent f'fażi waħda. Hemm ħsara fil-wajer ġewwa l-kondjuwit. Ġibda l-wajer ġewwa l-pajp ta ' l-azzar, instab li taqsima tal-wajer kienet bażikament miksur, li jiffaċċjaw bħal żewġ ponot tal-labra, u kien hemm trab ta ' l-ossidu abjad fit-tarf tal-wajer. Dan huwa dovut għall-forza eċċessiva tal-ġbid meta l-kamin tal-pajp, li tikkawża li l-wajer jiġi mġebbed u mġebbda, u l-kurrent ta 'elettrifikazzjoni fit-tul biex jiġġenera s-sħana u jossidizza fil-punt li jidher mhux miksur. F'dan il-punt, il-vultaġġ xorta jista 'jitkejjel fuq ir-ras tal-wajer, iżda l-kurrent ma jistax jgħaddi minnu.
