Il-funzjoni ta ' clamp ammeter-Qari ta ' clamp ammeter
Il-funzjoni ta 'ammeter clamp

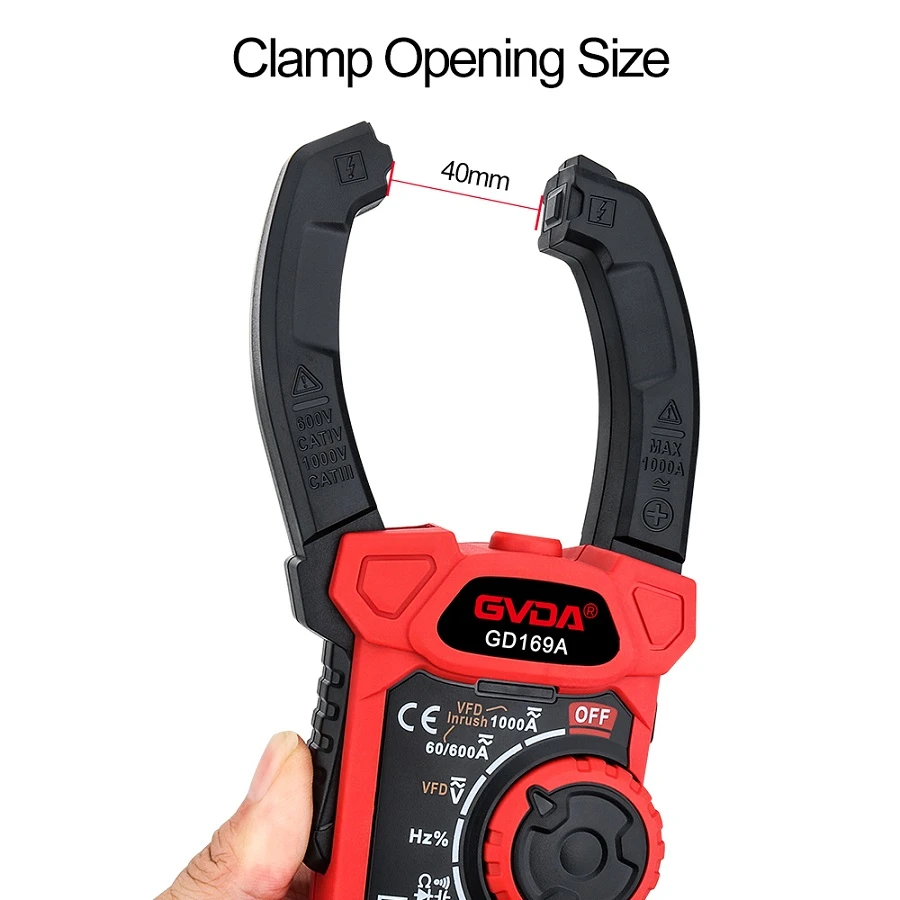

Ammeter tat-tip clamp huwa taħlita ta 'transformer tal-kurrent u ammeter. Il-qalba tal-ħadid tat-transformer tal-kurrent tista 'tinfetaħ meta l-wrench tkun issikkata; Il-wajer li minnu jgħaddi l-kurrent imkejjel jista 'jgħaddi mill-wajer taċ-ċirkwit ittestjat tal-qalba tal-ħadid, li jsir il-coil primarju tat-transformer tal-kurrent, u l-kurrent jiġi indott fil-coil sekondarju permezz tal-kurrent.
Meta tkejjel il-kurrent b'ammeter komuni, huwa meħtieġ li tinqata 'ċ-ċirkwit u tintefa qabel ma tikkonnettja l-ammeter għall-kejl. Dan huwa idejqek ħafna, u kultant muturi li jaħdmu normali mhumiex permessi jagħmlu dan. F'dan il-punt, l-użu ta 'ammeter tat-tip clamp isir ħafna aktar konvenjenti, peress li jista' jkejjel il-kurrent mingħajr ma jaqta 'ċ-ċirkwit.
Il-miter tal-morsa jista 'jinbidel għal firxiet differenti billi ċċaqlaq il-gerijiet tas-swiċċ. Madankollu, mhux permess li topera b'qawwa meta tbiddel il-gerijiet. L-eżattezza tal-arloġġi f'forma ta 'morsa ġeneralment mhix għolja, ġeneralment tvarja minn 2.5 sa 5 livelli. Għal faċilità ta 'użu, hemm ukoll swiċċijiet ta' konverżjoni b'firxiet differenti fil-meter għall-kejl ta 'livelli differenti ta' kurrent u vultaġġ.
Il-miter tal-morsa kien oriġinarjament użat biex ikejjel il-kurrent AC., Imma issa multimeter għandu xi funzjonijiet, bħall-kejl tal-vultaġġ AC/DC, kurrent, capacitance, diodes, transistors, resistors, temperatura, frekwenza, eċċ.
Ammeters tat-tip clamp jistgħu jkejlu l-kurrent DC fotovoltajku u l-kurrent AC tal-output tal-inverter. Għandu jiġi nnutat li xi ammetri tat-tip clamp m'għandhomx funzjoni DC, u l-ħalq tal-morsa għandu jkun magħluq sewwa u ma jistax jinbidel bil-qawwa.
Qari tal-clamp ammeter
1. Agħżel l-irkaptu u l-firxa. Dawwar is-swiċċ tal-miter għall-pożizzjoni "mA" tal-kurrent DC u agħżel il-firxa korretta bbażata fuq il-kurrent imkejjel. Biex tevita li l-kurrent eċċessiv jaqbeż il-medda mingħajr ma tkun taf il-kobor tal-kurrent, huwa rakkomandat li l-ewwel tpoġġih fl-ogħla medda ta 'kurrent DC għall-ittestjar. Jekk il-firxa hija kbira wisq, tnaqqas il-medda mill-ġdid sakemm tkun adattata.
2. String fiċ-ċirkwit. Meta tkejjel il-kurrent b'multimetru, is-sonda għandha tkun imqabbda f'serje mal-kurrent, bis-sonda ħamra konnessa mat-tarf tal-potenzjal għoli taċ-ċirkwit u s-sonda sewda konnessa mat-tarf tal-potenzjal baxx tal-kurrent.
3. Metodu ta 'qari:
(1) Agħżel b'mod korrett il-marki tal-iskala għall-qari.
(2) Valur kurrenti konvertit: valur kurrenti=in-numru ta 'gradi indikati mill-pointer × Daqs tal-firxa/valur massimu tal-iskala magħżula.
