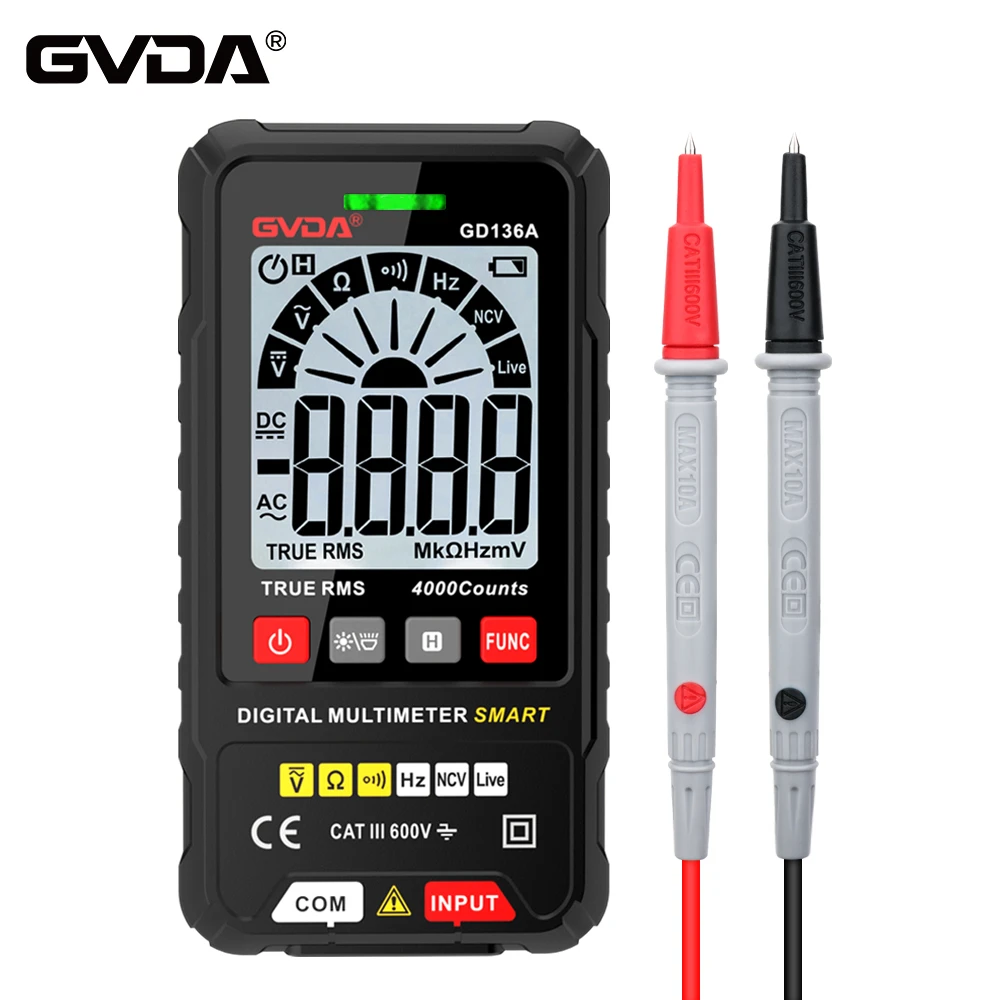

Multimeter diġitali użat b'mod komuni għall-kontroll tal-ħsarat u l-ħiliet tat-tiswija
Strument difettuż għandu l-ewwel jiċċekkja u jidentifika l-fenomenu tal-ħsara huwa komuni (il-funzjonijiet kollha ma jistgħux jitkejlu), jew individwalità (funzjonijiet individwali jew firxiet individwali), u mbagħad jiddifferenzjaw bejn is-sitwazzjoni, is-soluzzjoni t-tajba.
1. Jekk l-irkaptu kollu ma jistax jaħdem, għandu jiffoka fuq il-verifika taċ-ċirkwit tal-provvista tal-enerġija u taċ-ċirkwit tal-konvertitur A/D. Iċċekkja l-parti tal-provvista tal-enerġija, tista 'tneħħi l-batterija laminata, agħfas is-swiċċ tal-enerġija, b'pinna pożittiva konnessa mal-provvista tal-enerġija tal-mejda mkejla negattiva, pinna negattiva konnessa mal-provvista tal-enerġija pożittiva (għall-multimetru diġitali), is-swiċċ jintlaqtu għall-fajl tal-kejl tat-tubu sekondarju, jekk il-wiri huwa l-vultaġġ pożittiv tat-tubu sekondarju, dan ifisser li l-parti tal-provvista tal-enerġija hija tajba, jekk id-devjazzjoni hija kbira, allura l-parti tal-provvista tal-enerġija tal-problema. Jekk ikun hemm ċirkwit miftuħ, iffoka fuq l-iċċekkjar tas-swiċċ tal-enerġija u ċ-ċomb tal-batterija, eċċ. Jekk ikun hemm ċirkwit qasir, huwa meħtieġ li tuża l-metodu ta 'skonnettjar biex tiskonnettja gradwalment il-komponenti li jużaw il-provvista tal-enerġija, li tiffoka fuq il-verifika tal- amplifikatur operattiv, tajmer u konvertitur A/D, eċċ. Jekk iseħħ short circuit, ġeneralment jagħmel ħsara lil aktar minn komponent integrat wieħed. Iċċekkja l-konvertitur A/D jista 'jitwettaq fl-istess ħin mat-tabella bażika, ekwivalenti għar-ras DC tal-multimetru Analog, il-metodu ta' kontroll speċifiku:
(1) il-firxa tat-tabella mkejla għall-irkaptu tal-vultaġġ DC l-aktar baxx;.
(2) Kejjel jekk il-vultaġġ operattiv tal-konvertitur A/D huwiex normali. Skont it-tabella użata fil-mudell tal-konvertitur A/D, li tikkorrispondi mas-saqajn V + u s-saqajn COM, il-valur imkejjel u l-valur tipiku tiegħu meta mqabbel ma 'jekk huwiex konsistenti.
(3) Kejjel il-vultaġġ ta 'referenza tal-konvertitur A/D, il-vultaġġ ta' referenza tal-multimetru diġitali li jintuża komunement huwa ġeneralment 100mV jew 1V, jiġifieri, biex ikejjel il-vultaġġ DC bejn VREF + u COM, jekk tiddevja mill-100mV jew 1V , jista 'jiġi aġġustat b'potenzjometru estern.
(4) Iċċekkja l-wiri taż-żero tad-dħul, it-terminal pożittiv IN + u t-terminal negattiv IN - konvertitur qasir A/D, sabiex il-vultaġġ tad-dħul Vin=0, il-miter juri "00.{{5 }}" jew "00.00".
(5) Iċċekkja l-luminożità sħiħa tal-puplesiji tal-wiri. Is-sieq tat-test terminal TEST u t-terminal tal-provvista ta 'enerġija pożittiva V + qasir, sabiex l-art loġika f'potenzjal għoli, iċ-ċirkwiti diġitali kollha jieqfu jaħdmu. Minħabba li kull puplesija hija miżjuda mal-vultaġġ DC, sabiex il-puplesiji kollha tabella counterpoint bright turi "1888", tabella counterpoint turi "18888". Jekk ikun hemm nuqqas ta 'fenomenu ta' puplesiji, iċċekkja l-konvertitur A/D li jikkorrispondi mal-pin tal-ħruġ u gomma konduttiva (jew linja), u l-wiri bejn il-kuntatt fqir u skonnessjoni.
2. Jekk ikun hemm problema b'fajls individwali, il-konvertitur A/D u l-provvista tal-enerġija parti mill-operazzjoni normali. Vultaġġ DC, fajl ta 'reżistenza minħabba sett komuni ta' resistor diviżur tal-vultaġġ; Shunt tal-kurrent AC u DC; Vultaġġ AC u kurrent AC b'sett komuni ta 'konvertitur AC/DC; oħrajn bħal Cx, HFE, F, eċċ huma komposti minn konvertituri differenti indipendenti. Jifhmu r-relazzjoni bejniethom, u mbagħad skont id-dijagramma tal-provvista tal-enerġija, huwa faċli li ssib is-sit tal-ħsara. Jekk il-kejl tal-ineżattezza tas-sinjal żgħir jew il-figuri tal-wiri jaqbżu kbir, imbagħad tiffoka fuq il-verifika tal-kuntatt tal-iswiċċ tal-firxa hija tajba.
3. Jekk id-data tal-kejl hija instabbli, u l-valur dejjem qed jiżdied b'mod kumulattiv, iqassar l-input tal-konvertitur A/D, id-data tal-wiri mhix żero, ġeneralment hija kkawżata mill-prestazzjoni fqira tal-0. Kapaċitatur ta 'referenza 1μF.
Skont l-analiżi ta 'hawn fuq, l-ordni bażika tat-tiswija tal-multimetru diġitali għandha tkun: ras tal-mejda diġitali → vultaġġ DC → kurrent DC → vultaġġ AC → kurrent AC → fajl tar-reżistenza (inkluż il-buzzer u ċċekkja l-waqgħa tal-vultaġġ pożittiv tat-tubu sekondarju ) → Cx → HFE, F, H, T eċċ. Madankollu, m'għandux ikun mekkaniku żżejjed, u xi problemi li jistgħu jidhru ovvjament jistgħu jiġu ttrattati l-ewwel. Madankollu, meta twettaq l-irfinar, imbagħad kun żgur li ssegwi l-proċeduri ta 'hawn fuq.
Ġenerali Fil-qosor, multimeter difettuż, wara ttestjar xieraq, l-ewwel ħaġa li għandek tagħmel hija li tanalizza l-partijiet possibbli tal-ħsara, u mbagħad skont id-dijagramma tal-wajers biex issib il-post tal-ħsara għas-sostituzzjoni u t-tiswija. Minħabba li l-multimetru diġitali huwa strument aktar preċiż, il-komponenti ta 'sostituzzjoni għandhom jintużaw bl-istess parametri tal-komponenti, speċjalment is-sostituzzjoni tal-konvertitur A/D, għandhom jintużaw mill-manifattur wara screening rigoruż tal-blokka integrata, inkella hemm se jkunu żbalji u ma jistgħux jiksbu l-eżattezza meħtieġa. Il-konvertitur A/D ġdid, jeħtieġ ukoll li jiċċekkja l-metodu deskritt qabel, mhux minħabba l-ġdid u jemmen.
Fil-preżent, il-produzzjoni domestika tal-manifatturi tal-multimeter diġitali huma ħafna, il-kwalità hija wkoll tajba u ħażina, il-kwalità tal-bord tar-ram kompost b'żewġ naħat, fit-tiswija mhix faċli li ssib. Is-saħħa ta 'insulazzjoni tal-pjanċa tar-reżina mhix biżżejjed, prinċipalment fil-kejl ta' żball ta 'vultaġġ għoli huwa kbir, it-tiswija għandha tkun differenzjata mill-bidla fil-valur tar-reżistenza tad-diviżur tal-vultaġġ. Meta tiltaqa 'ma' din is-sitwazzjoni, huwa aħjar li tuża l-metodu ta 'skonnessjoni biex issib il-punt ta' falliment. Il-parti maħruqa u karbonizzata għandha titnaddaf biex tissodisfa r-rekwiżiti ta 'insulazzjoni. Li jiltaqgħu magħhom il-linja ta 'konnessjoni b'żewġ naħat minħabba l-ksur tat-toqba tat-tranżizzjoni kkawżata mill-inkapaċità li jiddaħħlu sinjali, faċli biex titħawwad mal-fenomenu ta' swiċċ ta 'trasferiment ħażin u diffiċli biex tissepara, dan it-tip ta' falliment huwa preferibbli li jintuża l-metodu ta 'short-circuit biex issib il-punt tal-falliment.
