Is-sejbien ta 'capacitors difettużi normalment isir b'multimeter
Multimeter pointer biex jiskopri falliment tal-kapaċitatur
1, sejbien ta 'ħsara tal-kapaċitatur mhux polarizzat:
Sejbien tal-ewwel multimeter pointer għal żeroing mekkaniku. Imbagħad agħżel il-fajl multimeter Rx10k ohm, it-tabella tal-pinen ħomor u suwed ġew ikkuntattjati biex jiġu ttestjati l-kapaċità taż-żewġ pinnijiet, osserva l-indikazzjoni tal-multimeter tal-bidla fil-valur tar-reżistenza.
Jekk il-pinna hija konnessa mal-mument, il-pointer lejn it-tbandil ċkejkna tal-lemin u mbagħad lura għall-infinità; jaqilbu l-pinna għal kejl mill-ġdid, il-pinna hija konnessa mal-mument, il-pointer għadu lejn il-lemin swing ċkejkna lura għall-infinità, allura dan il-kapaċitatur huwa normali.
Jekk il-multimeter huwa konness mal-mument, il-pointer jitbandal lejn il-lemin ħdejn 0, allura t-tnixxija serja tal-kapaċitatur jew tkun ġiet miksura.
Jekk il-multimeter jinxtegħel istantanjament, il-pointer ma jistax jerġa 'lura għall-infinità wara li jixxengel lejn il-lemin, li jindika li t-tnixxija tal-kapaċitatur.
Jekk il-multimeter jinxtegħel istantanjament, il-pointer ma jiċċaqlaqx, li jindika li l-kapaċitatur huwa miftuħ.
2, sejbien ta 'ħsara tal-kapaċitatur elettrolitiku:
Il-kapaċitaturi elettrolitiċi huma capacitors b'polarità. Qabel l-ittestjar, uża tornavit jew kelma biex tarmi t-tagħbija residwa tal-kapaċitatur. Imbagħad uża l-pinna sewda tal-multimetru konness man-naħa pożittiva tal-kapaċitatur, il-pinna ħamra konnessa man-naħa negattiva, u osserva t-tbandil tal-meter pointer.
Fil-mument li għadu kemm jinxtegħel, il-multimetru għandu jiġi devjat lejn il-lemin f'angolu akbar, u mbagħad jerġa 'lura lejn ix-xellug. Sakemm jasal lura għal waqfien x'imkien, il-valur tar-reżistenza mkejjel f'dan il-ħin huwa l-kapaċità tar-reżistenza ta 'insulazzjoni pożittiva. Ir-reżistenza mkejla wara li taqleb il-pinen tal-meter hija r-reżistenza tal-insulazzjoni inversa tal-kapaċitatur.
Jekk il-pointer tat-tabella ma jiċċaqlaqx, dan ifisser li l-kapaċità ta 'dan il-kapaċitatur tisparixxi jew skonnessjoni interna.
Jekk it-tabella mkejla capacitance tar-reżistenza ta ' l-insulazzjoni pożittivi u negattivi huma żgħar ħafna jew 0, allura t-tnixxija capacitor jew short circuit intern.

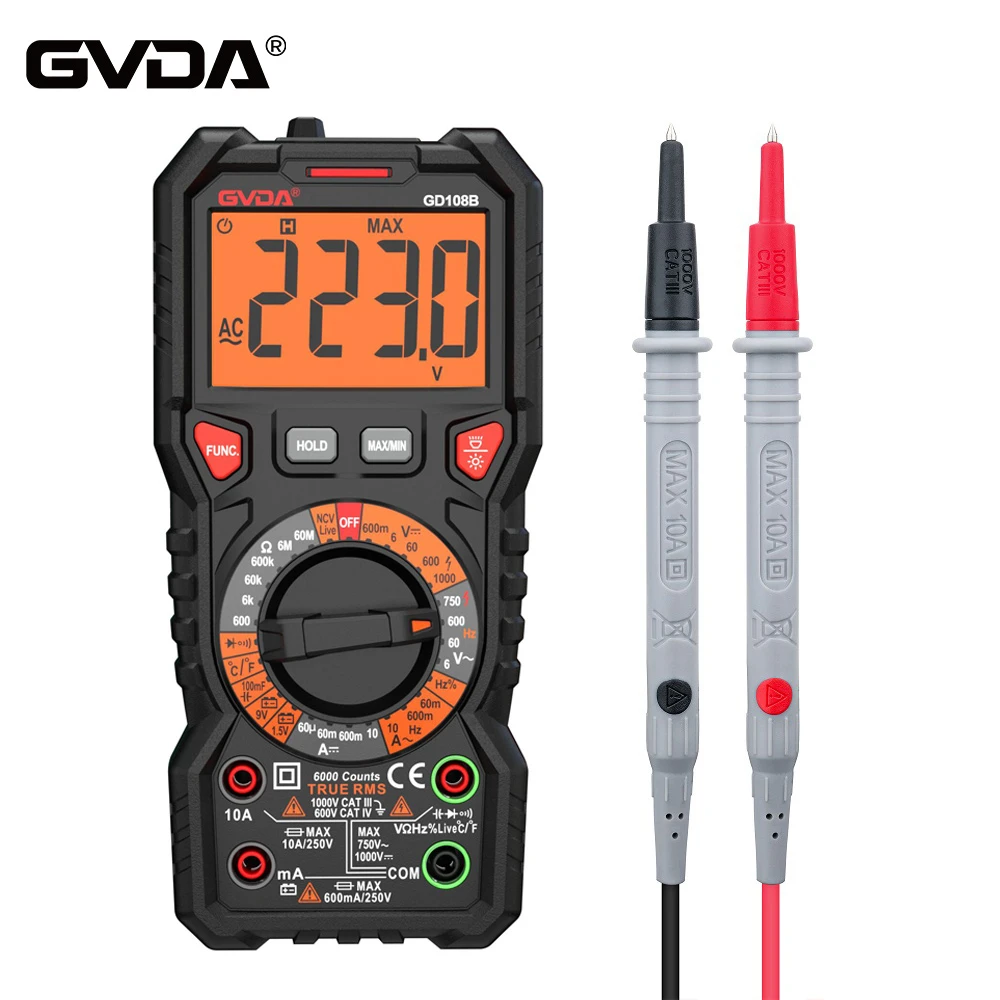

Multimetru diġitali biex jiskopri falliment tal-kapaċità
Il-multimetru diġitali se jitqiegħed fil-fajl tal-kapaċità, skont id-daqs tal-qawwa biex tagħżel it-tagħmir xieraq. Wara li l-kapaċitatur li jrid jiġi ttestjat jiġi skarikat għal kollox, iż-żewġ pins tal-kapaċitatur jiddaħħlu direttament fit-toqba tat-test għall-kejl; jew iż-żewġ pinen huma direttament f'kuntatt mal-labar tal-kapaċitatur għall-kejl, u l-kapaċità tal-kapaċitatur li għandha titkejjel se tintwera direttament fuq il-multimeter f'dan il-ħin.
Kejl ta 'capacitors elettrolitiċi b'multimeter diġitali, il-kapaċitatur li għandu jitkejjel wara li jkun skarikat bis-sħiħ, it-tabella għandha tkun il-kapaċità ta' kuntatt tal-pinna ħamra tat-terminal pożittiv, il-pinna sewda konnessa mat-terminal negattiv tal-kapaċitatur, din id-darba l-kapaċità mkejla ta ' ir-reżistenza ta 'insulazzjoni pożittiva, u viċi versa, ir-reżistenza mkejla hija r-reżistenza ta' insulazzjoni negattiva.
Ħiliet ta' sostituzzjoni tal-kondensaturi:
1, il-kapaċità tal-kapaċitatur ta 'sostituzzjoni u l-kapaċità tal-kapaċità oriġinali hija bażikament l-istess.
2, kapaċità ta 'vultaġġ għoli tista' tissostitwixxi l-kapaċità ta 'vultaġġ baxx, iżda kapaċità ta' vultaġġ baxx ma tistax tissostitwixxi l-kapaċità ta 'vultaġġ għoli.
3, kapaċitaturi ta 'kapaċità żgħira jistgħu jiġu sostitwiti b'mod parallel ma' kapaċitaturi ta 'kapaċità kbira; kapaċitaturi ta 'kapaċità kbira jistgħu jiġu sostitwiti f'serje ma' capacitors ta 'kapaċità żgħira.
4, kapaċitaturi elettrolitiċi jistgħu jiġu sostitwiti b'capacitors mhux polarizzati.
5, għal capacitors ta 'oxxillazzjoni ta' frekwenza għolja u capacitors tal-filtru tal-provvista tal-enerġija, ma jistgħux jiġu sostitwiti minn capacitors ordinarji.
