Applikazzjoni ta' provvisti ta' swiċċjar ġodda
Fis-seklu 21, bl-iżvilupp kontinwu tat-teknoloġija tal-elettronika tal-enerġija, provvista ta 'enerġija li tiswiċċja bi frekwenza għolja b'effiċjenza għolja, prestazzjoni għolja, piż baxx, daqs żgħir, f'okkażjonijiet li qed jespandu b'mod aktar u aktar wiesa' wkoll kisbu firxa dejjem aktar wiesgħa ta 'applikazzjonijiet, Il-provvista ta 'enerġija regolata li tiswiċċja DC tintuża aktar u aktar b'mod wiesa'. F'xi applikazzjonijiet industrijali jeħtieġ li jipprovdu vultaġġ AC u DC u sorsi ta 'kurrent, u teħtieġ firxa wiesgħa ta' regolamentazzjoni, tmewwiġ huwa żgħir. Jekk tuża aktar minn tagħmir wieħed tal-provvista tal-enerġija b'funzjoni waħda, il-volum u l-piż jiżdiedu ħafna, mhux ekonomiku, u ma jistgħux jissodisfaw ir-rekwiżiti tax-xogħol. Għalhekk, il-kumpanija tagħna tispeċjalizza fir-riċerka u l-iżvilupp ta 'sett ta' soluzzjonijiet ta 'provvista ta' enerġija.
Din is-sistema ta 'provvista ta' enerġija tadotta teknoloġija ta 'provvista ta' enerġija li tinxtegħel u programm ta 'kontroll diġitali, tista' tintuża bħala sors ta 'vultaġġ AC, sors ta' vultaġġ DC, sors ta 'kurrent AC u sors ta' kurrent DC, il-firxa ta 'aġġustament tal-output hija 1 ~ 250V bħala sors ta 'vultaġġ, il-firxa ta' aġġustament hija 1 ~ 30A bħala sors ta 'kurrent, il-frekwenza tax-xogħol hija 0 ~ 400Hz, l-output jista' jintgħażel.

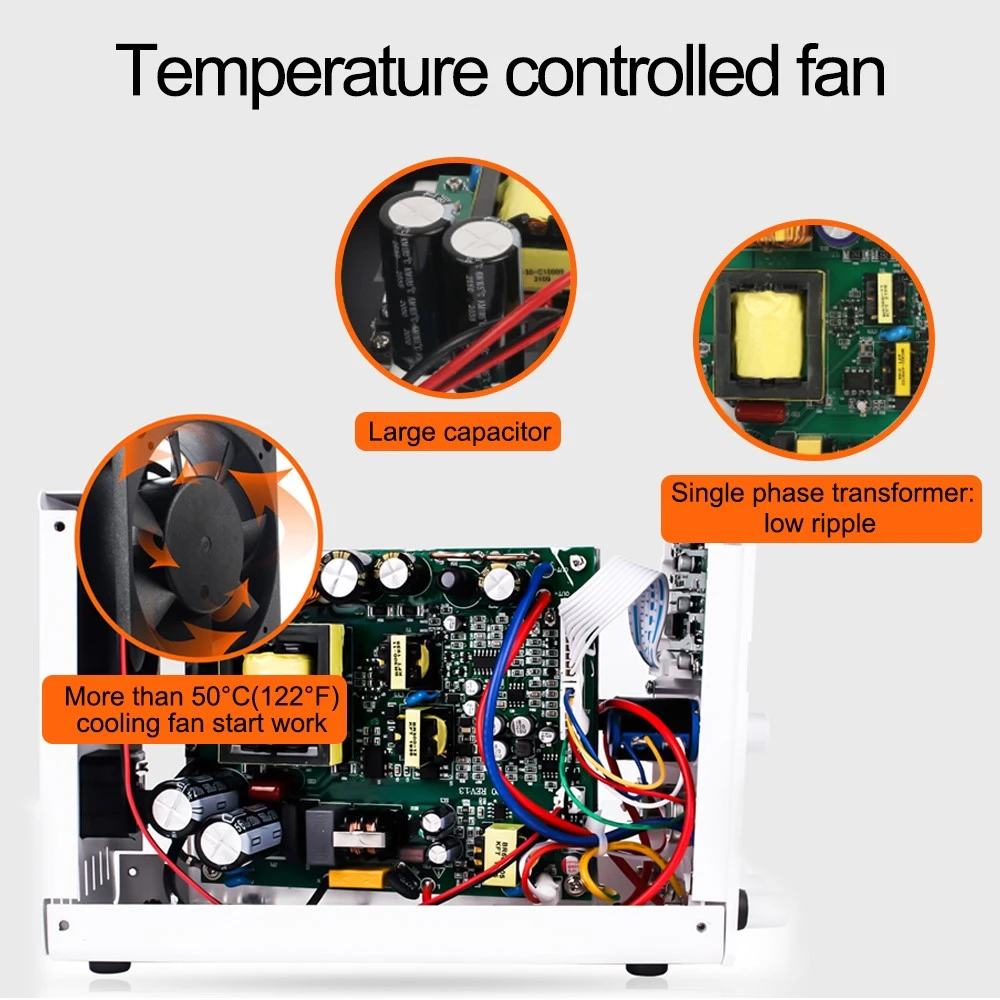

Struttura taċ-ċirkwit prinċipali
Iċ-ċirkwit prinċipali tal-provvista tal-enerġija huwa maqsum f'żewġ partijiet, il-parti ta 'fuq hija l-parti tas-sors tal-vultaġġ, il-parti t'isfel hija l-parti tas-sors kurrenti, kull parti tadotta struttura f'żewġ stadji, l-input AC jiġi rettifikat u ffiltrat, u mbagħad ikkonvertit għal DC/DC l-ewwel, u mbagħad joħroġ permezz tal-inverter. Id-DC/DC jadotta ċirkwit ta 'nofs pont biex jipprovdi vultaġġ stabbli tal-linja DC u jiżola l-istadji ta' input u output. Is-sezzjoni tal-inverter tuża ċirkwit tal-inverter konvenzjonali full-bridge, li huwa adattat għal applikazzjonijiet ta 'enerġija akbar. L-output huwa ffiltrat minn filtru LC f'żewġ stadji biex jitneħħew ripples ta 'frekwenza għolja. Lc1, Lc2, u Lc3 huma soppressori tal-modalità komuni. L-azzjoni ta 'swiċċjar ta' frekwenza għolja ta 'l-istadji ta' quddiem u ta 'wara tas-sors tal-vultaġġ tista' faċilment tikkawża interferenza reċiproka bejn iż-żewġ stadji, li hija speċjalment ovvja meta l-vultaġġ tax-xarabank huwa relattivament għoli. Għalhekk, is-soppressor tal-modalità komuni Lc1 huwa konness f'serje bejn iż-żewġ stadji biex jiżolaw l-interferenza reċiproka, u Lc2 u Lc3 huma konnessi bejn it-terminal tal-ħruġ u t-tagħbija, li huma simili għal Lc1, u jintużaw biex jinibixxu l-frekwenza għolja komponent tal-mod komuni permezz tat-tagħbija. Id-differenza hija li s-sors tal-vultaġġ jadotta rettifika full-bridge għall-istadju ta 'quddiem DC/DC, u s-sors kurrenti jadotta rettifika full-wave.
Madankollu, il-kurrent tad-dħul tal-inverter mhuwiex kurrent DC veru, minbarra l-komponent DC, iżda fih ukoll id-doppju tal-frekwenza tal-ħruġ tal-komponent AC u komponent ta 'frekwenza għolja. Għas-sors kurrenti fil-kurrent tal-ħruġ huwa l-massimu, dawn il-komponenti ta 'frekwenza għolja se jkunu kbar ħafna, jeħtieġ li xarabank biex jipprovdu kurrent kbir ta' tmewwiġ ta 'frekwenza għolja, għalhekk waqt li tipprova żżid il-kapaċità elettrolitika, għandha tintuża aktar għolja- prestazzjoni tal-frekwenza ta 'capacitance superjuri. Mhux biss jistgħu jissodisfaw ir-rekwiżiti tal-kurrent ta 'ripple ta' frekwenza għolja ta 'wara, iżda wkoll inaqqas l-impatt tal-komponenti ta' frekwenza għolja ta 'wara fuq l-istadju ta' quddiem.
